Przenośnik ślimakowy napędza się inaczej niż wiele prostszych układów transportowych. W tej aplikacji napęd bardzo często pracuje pod zmiennym obciążeniem, musi poradzić sobie z trudnym rozruchem i zachować stabilny moment nawet wtedy, gdy materiał stawia chwilowo większy opór. Dlatego dobór motoreduktora nie może opierać się wyłącznie na mocy z tabliczki znamionowej. Liczą się także charakterystyka rozruchu, zapas momentu, przełożenie oraz sposób zabezpieczenia układu przed przeciążeniem.
CEMA (Conveyor Equipment Manufacturers Association) podkreśla, że przy przenośnikach ślimakowych i podajnikach ślimakowych rozruch potrafi wymagać istotnie wyższej mocy niż sama praca ustalona, a NORD wskazuje tę grupę aplikacji jako typowe zastosowanie dla napędów do transportu materiałów sypkich.
Wyjaśniamy, skąd bierze się przeciążenie przekładni, jak podejść do obliczeń i jakie rozwiązania NORD warto brać pod uwagę przy projektowaniu lub modernizacji układu.
Specyfika pracy przenośników ślimakowych

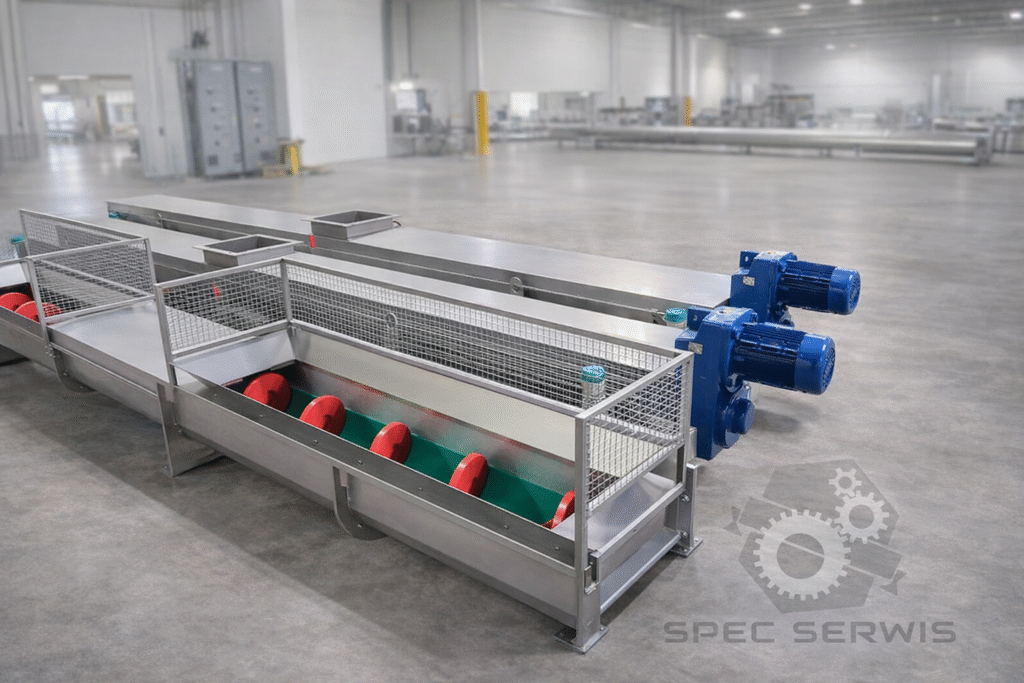

Przenośnik ślimakowy transportuje materiał przez obrót śruby w korycie lub rurze. To rozwiązanie dobrze sprawdza się przy materiale sypkim, pyle, granulacie czy półproduktach, które trzeba przesunąć poziomo, ukośnie albo pionowo na określonym odcinku. NORD zalicza przenośniki ślimakowe do typowych aplikacji w obszarze bulk material handling, obok przenośników taśmowych i kubełkowych.
Z perspektywy napędu nie jest to jednak układ „lekki”. W praktyce opory ruchu zależą nie tylko od długości ślimaka i wydajności, ale też od właściwości medium. Znaczenie mają między innymi gęstość nasypowa, wilgotność, skłonność do zbrylania, ścieralność oraz to, czy materiał ma tendencję do odkładania się w korycie. CEMA zwraca uwagę, że klasyfikacja transportowanego materiału jest jednym z podstawowych elementów doboru przenośnika i jego komponentów.
Właśnie dlatego ten sam przenośnik ślimakowy może zachowywać się poprawnie przy lekkim granulacie, a generować bardzo wysokie obciążenia rozruchowe przy ciężkim, wilgotnym lub nieregularnie podawanym materiale. W realnych warunkach przemysłowych moment potrzebny do ruszenia układu często jest wyraźnie większy niż moment wymagany podczas ustalonej pracy.
Dlaczego przenośniki ślimakowe przeciążają napędy
Najczęstszy problem pojawia się przy rozruchu. Jeżeli ślimak startuje z częściowo lub całkowicie wypełnionym korytem, silnik i przekładnia muszą jednocześnie pokonać bezwładność elementów wirujących oraz opór zalegającego materiału. CEMA podaje, że dla screw feeders konserwatywna metoda doboru może uwzględniać współczynnik 2,5 dla warunków startowych, właśnie po to, by układ był przygotowany na ciężki rozruch i pełny moment silnika.
Drugim źródłem problemów jest nierównomierny dopływ produktu. Gdy materiał trafia do przenośnika porcjami, zbryla się albo chwilowo blokuje strefę zasypu, napęd dostaje nagłe impulsy obciążenia. To typowy scenariusz, w którym pojawia się przeciążenie przekładni: nie zawsze trwa długo, ale powtarza się cyklicznie i przyspiesza zużycie kół zębatych, łożysk, uszczelnień oraz sprzęgieł.
Znaczenie ma także geometria instalacji. Wersje ukośne i pionowe zwykle wymagają uwzględnienia dodatkowych strat sprawności i większych oporów transportu. CEMA wskazuje, że przy ślimakach pracujących pod kątem trzeba brać pod uwagę spadek efektywności i niekiedy zwiększać prędkość lub modyfikować konstrukcję w stosunku do układów poziomych.
Do przeciążeń prowadzą również błędy eksploatacyjne. Za niski poziom oleju, zła pozycja pracy motoreduktora, niewłaściwe przełożenie, zbyt krótki czas rozruchu na falowniku albo częste uruchamianie i zatrzymywanie układu powodują wzrost temperatury i przeciążenia mechaniczne. Jako SPEC SERWIS zawsze podkreślamy jak duże znaczenie ma wskazanie poprawnej pozycji montażowej, właściwego środka smarnego oraz kontroli parametrów przemiennika częstotliwości.
Jak dobrać moc i moment napędu
Punktem wyjścia nie powinna być sama moc silnika, ale wymagany moment na wale wyjściowym. Dla przenośnika ślimakowego trzeba określić co najmniej wydajność, rodzaj materiału, długość ślimaka, jego średnicę, położenie pracy, częstotliwość rozruchów i przewidywane przeciążenia chwilowe. Dopiero potem dobiera się prędkość obrotową ślimaka i przełożenie przekładni.
W praktyce obliczenia prowadzi się tak, aby od wymaganego momentu roboczego przejść do momentu rozruchowego i dobrać bezpieczny zapas. To ważne, bo silnik, który „wystarcza” w stanie ustalonym, może nie dać rady podczas startu z zasypanym przenośnikiem. CEMA wprost zaznacza, że dobór dla screw feeders powinien uwzględniać znacznie trudniejsze warunki rozruchowe niż sama jazda robocza.
Przy samym silniku trzeba zwracać uwagę na jego odporność mechaniczną i elektryczną. NORD podaje, że ich silniki asynchroniczne są projektowane z myślą o wysokiej odporności na przeciążenia, co ma znaczenie właśnie w aplikacjach transportowych i materiałowych.
W wielu przypadkach korzystniejsze jest dobranie niższej prędkości wyjściowej i wyższego momentu, zamiast „ratowania” układu większą mocą przy zbyt szybkim wale. Przenośnik ślimakowy zwykle nie potrzebuje agresywnej dynamiki. Potrzebuje stabilnego ruszenia, przewidywalnej pracy i odporności na chwilowe skoki obciążenia.
Przy większych obciążeniach warto rozważyć rozwiązania przemysłowe NORD z rodziny MAXXDRIVE XT. Producent wskazuje tę serię szczególnie dla branży materiałów sypkich i zastosowań, w których wymagane są niskie przełożenia przy wysokiej wydajności cieplnej oraz dużych momentach. To istotne tam, gdzie napęd długo pracuje pod wysokim obciążeniem i nie może się przegrzewać.
Rozruch przenośnika ślimakowego – najczęstsze problemy
Najczęstszy błąd to zbyt optymistyczne założenie, że skoro układ pracuje poprawnie po rozpędzeniu, to równie łatwo wystartuje. W rzeczywistości właśnie moment rozruchowy decyduje o tym, czy napęd ruszy płynnie, czy będzie przeciążany, przegrzewany albo wyłączany przez zabezpieczenia.
Problemem bywa rozruch „na sztywno” przy pełnym zasypie. W takiej sytuacji na starcie pojawia się bardzo wysoki pik momentu, a prąd silnika rośnie do poziomu, który może powodować alarmy, spadki napięcia lub skrócenie żywotności całego układu. CEMA oraz literatura napędowa podkreślają, że przenośniki i podajniki wymagają analizy nie tylko mocy roboczej, ale też charakterystyki przyspieszania i momentu od prędkości zerowej.
Drugim częstym problemem jest źle ustawiony falownik. Zbyt krótka rampa, niewłaściwa kompensacja momentu, brak kontroli przeciążenia albo źle dobrane parametry silnika powodują, że teoretycznie nowoczesny układ sterowania nie pomaga, tylko pogarsza rozruch. NORD wskazuje, że ich przemienniki częstotliwości są przeznaczone zarówno do silników synchronicznych, jak i asynchronicznych, oferują rozbudowane funkcje bezpieczeństwa i precyzyjnego sterowania prędkością, co ma bezpośrednie znaczenie w aplikacjach transportowych.
Przy aplikacjach ze zmiennym obciążeniem ważna jest także przeciążalność samego układu sterowania. NORD podaje przykłady zastosowań, w których ich napędy osiągają do 400% momentu rozruchowego, a typowa przeciążalność wynosi 200% przez 5 sekund. Choć przykład dotyczy transportu paczek, pokazuje to, jak istotna jest rezerwa dynamiczna w napędach transportowych.
W praktyce problemy rozruchowe przy przenośniku ślimakowym najczęściej wynikają z jednego z pięciu powodów:
zbyt małego zapasu momentu,
źle dobranego przełożenia,
startu z zalegającym materiałem,
błędnych nastaw falownika,
braku zabezpieczeń przed blokadą ślimaka.
Jak zabezpieczyć napęd przed przeciążeniem
Najważniejsze jest połączenie właściwego doboru mechanicznego z kontrolą elektryczną. Sama większa przekładnia nie rozwiąże wszystkiego, jeśli układ nie będzie miał ochrony przed zakleszczeniem ślimaka lub błędnym startem.
Podstawą jest monitoring prądu, temperatury i czasu rozruchu. Jeżeli napęd zaczyna pobierać zbyt wysoki prąd przez zbyt długi czas, układ powinien ograniczyć moment, zatrzymać maszynę lub zasygnalizować alarm. W falownikach NORD dostępne są funkcje bezpieczeństwa, takie jak STO i SS1, które wspierają bezpieczne zatrzymanie i ochronę komponentów napędowych.
W aplikacjach szczególnie narażonych na zablokowanie warto przewidzieć dodatkowe środki ochrony mechanicznej. Mogą to być sprzęgła przeciążeniowe, czujniki obrotu wału, kontrola zaniku ruchu, czujniki temperatury łożysk i przekładni albo monitoring drgań. Dzięki temu przeciążenie nie kończy się od razu uszkodzeniem zębów przekładni lub skręceniem wału.
Duże znaczenie ma też poprawna eksploatacja. Regularna kontrola oleju, weryfikacja pozycji pracy, ocena temperatury obudowy i sprawdzenie parametrów przemiennika częstotliwości ograniczają ryzyko awarii. SPEC SERWIS realizuje m.in. przeglądy, ocenę stanu motoreduktorów, wymianę oleju, odczyt parametrów przemienników NORD oraz kontrolę termowizyjną. To właśnie takie działania pomagają wcześniej wychwycić oznaki przeciążania układu.
Najlepsze rozwiązania napędowe NORD

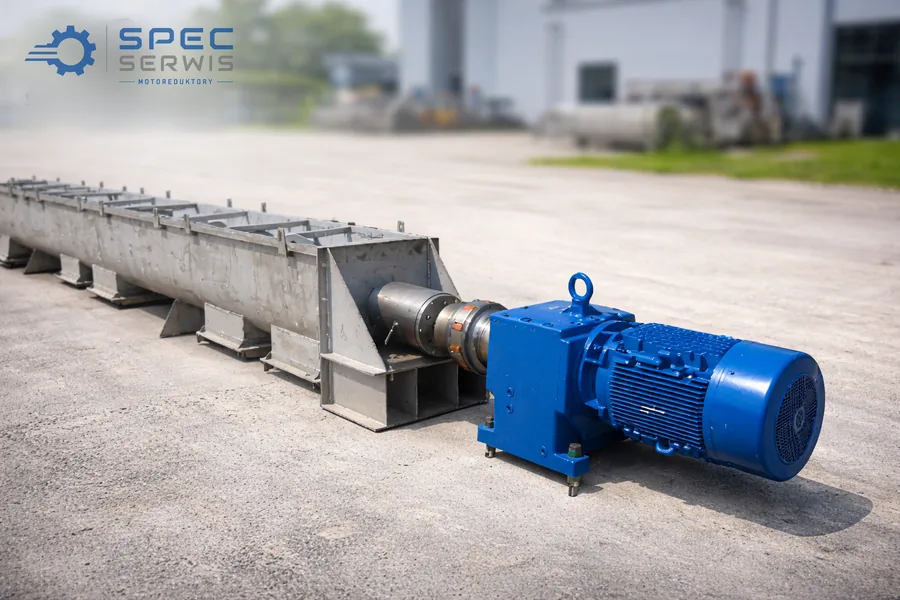

Dobór konkretnego rozwiązania zależy od skali aplikacji. Przy mniejszych i średnich układach często dobrze sprawdzają się motoreduktory walcowo-stożkowe albo walcowe płaskie, szczególnie gdy liczy się wysoki moment, kompaktowa zabudowa i trwałość. NORD podkreśla, że motoreduktory walcowo-stożkowe osiągają momenty do 50 000 Nm, a ich konstrukcja jest przeznaczona do wymagających aplikacji transportowych.
W przypadku bardzo ciężkich przenośników ślimakowych, szczególnie w branży materiałów sypkich, dobrym kierunkiem są przemysłowe przekładnie MAXXDRIVE XT. NORD opisuje je jako rozwiązanie opracowane specjalnie dla aplikacji, w których potrzebne są niskie przełożenia, wysoka obciążalność i duża wydajność cieplna. To szczególnie ważne wtedy, gdy napęd pracuje długo przy wysokim momencie i ma ograniczone warunki chłodzenia.
Gdy priorytetem jest kontrolowany rozruch i lepsza reakcja na zmienne obciążenie, warto łączyć motoreduktor z falownikiem NORD. Producent oferuje zarówno rozwiązania do montażu w szafie, jak i wersje zdecentralizowane, z rozbudowanymi funkcjami sterowania i bezpieczeństwa. W aplikacjach o częstych zmianach obciążenia NORD rozwija także sterowanie CFC dla silników synchronicznych, wskazując m.in. 150% przeciążenia przy starcie.
Z punktu widzenia użytkownika końcowego najważniejsze jest jednak nie to, by wybrać „najmocniejszy” napęd, ale by dobrać układ do realnych warunków procesu. SPEC SERWIS wspiera klientów konsultacyjnie w doborze rozwiązań NORD, pomaga przełożyć parametry aplikacji na właściwy dobór napędu i stanowi wsparcie w kontakcie technicznym z producentem. Taki model działania wynika wprost z przekazanych instrukcji projektowych i materiałów o ofercie firmy.
Podsumowanie
Motoreduktor do przenośnika ślimakowego musi być odporny nie tylko na normalną pracę, ale przede wszystkim na ciężki start, chwilowe wzrosty oporu i ryzyko blokady materiału. Dlatego w tej aplikacji kluczowe są: poprawnie policzony moment, właściwe przełożenie, zapas na rozruch, dobrze ustawiony falownik oraz skuteczne zabezpieczenia przed przeciążeniem. Źle dobrany układ może działać przez pewien czas, ale będzie zużywał się szybciej i częściej generował przestoje.
Dobrze dobrany napęd NORD pozwala ograniczyć ryzyko awarii, poprawić stabilność rozruchu i uzyskać większą przewidywalność pracy całego transportera. W praktyce właśnie to decyduje o trwałości układu, a nie sama wartość mocy na papierze.
FAQ
Poniżej znajdziesz krótkie odpowiedzi na najczęstsze pytania związane z doborem napędu do przenośnika ślimakowego.
Czy do przenośnika ślimakowego zawsze trzeba dobierać większy moment niż wynika z pracy ustalonej?
Tak, bardzo często jest to konieczne. Rozruch przenośnika ślimakowego bywa znacznie cięższy niż jego praca po rozpędzeniu, zwłaszcza gdy w korycie zalega materiał albo układ pracuje jak podajnik ślimakowy. CEMA wprost wskazuje na potrzebę uwzględniania trudnych warunków startowych przy doborze mocy i momentu.
Co najczęściej powoduje przeciążenie przekładni w takim układzie?
Najczęściej są to: start pod zasypem, zbrylony materiał, źle dobrane przełożenie, za mały zapas momentu oraz nieprawidłowe nastawy falownika. Problemy nasila także zła eksploatacja, np. niewłaściwy olej lub błędna pozycja pracy motoreduktora.
Czy falownik pomaga przy rozruchu przenośnika ślimakowego?
Tak, o ile jest poprawnie dobrany i skonfigurowany. Falownik umożliwia łagodniejszy rozruch, kontrolę rampy, ograniczenie przeciążeń i lepsze dopasowanie prędkości do procesu. NORD oferuje przemienniki z funkcjami precyzyjnego sterowania i bezpieczeństwa dla takich zastosowań.
Kiedy warto rozważyć przemysłową przekładnię zamiast klasycznego motoreduktora?
Wtedy, gdy przenośnik ślimakowy pracuje z bardzo wysokim momentem, dużą bezwładnością, długimi cyklami pod obciążeniem albo w ciężkiej branży materiałów sypkich. W takich warunkach seria MAXXDRIVE XT jest logicznym kierunkiem, bo została rozwinięta właśnie dla aplikacji bulk material handling.
Jakie dane trzeba przygotować do doboru napędu?
Minimum to: rodzaj materiału, wydajność, długość i średnica ślimaka, położenie pracy, oczekiwana prędkość obrotowa, częstotliwość startów, warunki środowiskowe i informacja, czy rozruch odbywa się z pełnym zasypem. Bez tych danych trudno rzetelnie dobrać moment rozruchowy i zabezpieczyć układ przed przeciążeniem.
W czym może pomóc SPEC SERWIS przy takiej aplikacji?
SPEC SERWIS pomaga konsultacyjnie w doborze napędu, wspiera analizę parametrów aplikacji, pomaga w kontakcie technicznym z NORD oraz wspiera w ocenie stanu istniejącego motoreduktora i przemiennika częstotliwości. To podejście jest zgodne z przekazanymi materiałami projektowymi i ofertowymi firmy.
