Dobrze dobrany napęd do przenośnika taśmowego nie zaczyna się od wyboru samej mocy silnika. Najpierw trzeba ustalić wymaganą prędkość taśmy, obciążenie układu, średnicę bębna napędowego, warunki rozruchu oraz rzeczywisty moment obrotowy przenośnik musi przenieść na wał wyjściowy. Dopiero wtedy da się sensownie określić dobór przełożenia i wybrać odpowiedni motoreduktor. W aplikacjach przenośnikowych NORD stosuje m.in. motoreduktory walcowo-stożkowe do wysokich przełożeń i momentów oraz większe przekładnie przemysłowe dla ciężkich układów transportu.
Jak działa przenośnik taśmowy i jego napęd
Przenośnik taśmowy zamienia ruch obrotowy silnika na ruch liniowy taśmy. W praktyce silnik napędza przekładnię, przekładnia obniża prędkość i podnosi moment, a wał wyjściowy napędza bęben. To właśnie na bębnie napędowym powstaje siła, która przesuwa taśmę z materiałem. Dla dłuższych tras, większych wydajności i transportu poziomego lub pochyłego przenośniki taśmowe są bardzo często podstawowym rozwiązaniem, a przy pełnym spoczynku materiału na taśmie zapotrzebowanie na moc bywa korzystniejsze niż w innych układach transportu ciągłego.
Z punktu widzenia doboru napędu najważniejsze są cztery elementy: wymagana prędkość taśmy, opory ruchu, warunki rozruchu oraz geometria bębna. To one decydują, czy wystarczy kompaktowy motoreduktor, czy potrzebna będzie bardziej rozbudowana konfiguracja z przekładnią przemysłową, sprzęgłem lub falownikiem. Producent NORD wskazuje, że do uzyskania wymaganej prędkości taśmy stosowane są w tej grupie aplikacji napędy 2- i 3-stopniowe, a przy większych obciążeniach i wymaganiach cieplnych wykorzystuje się rozwiązania MAXXDRIVE.
W praktyce oznacza to jedno: nie dobiera się napędu “na oko” tylko po szerokości taśmy albo po samej mocy z poprzedniej maszyny. Dwa przenośniki o podobnej długości mogą wymagać zupełnie innego momentu, jeśli różnią się średnicą bębna, kątem nachylenia, typem transportowanego materiału albo częstotliwością start-stop.
Jak obliczyć wymagany moment obrotowy
Podstawowa zależność mechaniczna jest prosta: moment na wale wyjściowym wynika z siły działającej na obwodzie bębna i jego promienia. W ujęciu praktycznym można to zapisać jako:
M = F × r
gdzie:
M – moment na bębnie [Nm]
F – siła obwodowa potrzebna do przesuwu taśmy [N]
r – promień bębna napędowego [m]
To dobry punkt startowy, ale wcześniej trzeba oszacować samą siłę. Obejmuje ona opory toczenia, tarcie, wpływ nachylenia, masę taśmy, masę transportowanego materiału i warunki rozruchu. Właśnie dlatego przy projektowaniu przenośników nie wystarcza samo pytanie „ile kW ma silnik”, bo o doborze decyduje przede wszystkim wymagany moment na wyjściu.
Druga użyteczna zależność łączy moment, moc i prędkość obrotową. Moc ruchu obrotowego można wyrazić wzorem P = Tω, a po przeliczeniu na praktyczne jednostki stosowane w napędach otrzymujemy zależność:
M [Nm] = 9550 × P [kW] / n [rpm]
Ten wzór jest bardzo przydatny przy weryfikacji, czy wybrany silnik i przekładnia rzeczywiście dostarczą wymagany moment na wyjściu. Trzeba jednak pamiętać, że dla rozruchu i przeciążeń sam moment znamionowy nie zawsze wystarczy. ABB podkreśla, że w aplikacjach stałomomentowych dobór napędu powinien uwzględniać realne obciążenie wału, a Siemens wskazuje, że przy wzroście prędkości ponad zakres znamionowy moment maleje, jeśli pracujemy przy stałej mocy. To ważne szczególnie wtedy, gdy przenośnik ma być sterowany falownikiem w szerokim zakresie prędkości.
W praktyce obliczenia dobrze prowadzić w tej kolejności:
ustalić wymaganą prędkość taśmy,
wyliczyć obroty bębna,
oszacować siłę obwodową i moment na bębnie,
dopiero potem dobrać moc silnika i przełożenie.
Dzięki temu nie przewymiarujesz napędu, ale też nie wybierzesz układu, który rusza tylko na pustej taśmie.
Jak dobrać przełożenie przekładni
Jeżeli znasz wymaganą prędkość taśmy, możesz wyliczyć potrzebne obroty bębna napędowego. Dla ruchu obwodowego zależność jest następująca:
v = π × D × n / 60
czyli po przekształceniu:
n = 60 × v / (π × D)
gdzie:
v – prędkość taśmy [m/s]
D – średnica bębna [m]
n – obroty bębna [rpm]
Kiedy znasz obroty bębna, przełożenie przekładni wyznaczasz z relacji między obrotami silnika a wymaganymi obrotami wyjściowymi:
i = n_silnika / n_wyjścia
Jeśli korzystasz z przekładni redukcyjnej, obroty wyjściowe będą niższe, a moment wzrośnie. Zależność tę dobrze opisuje wzór na moment po redukcji:
M_out = M_in × i × η
gdzie η to sprawność przekładni. Jednocześnie prędkość wyjściowa maleje odwrotnie proporcjonalnie do przełożenia.
To właśnie tu najczęściej rozstrzyga się realny dobór przełożenia. Jeżeli wybierzesz za małe przełożenie, taśma będzie za szybka, a moment na bębnie za niski. Jeżeli wybierzesz zbyt duże, dostaniesz wysoki moment, ale prędkość transportu spadnie poniżej wymagań procesu.

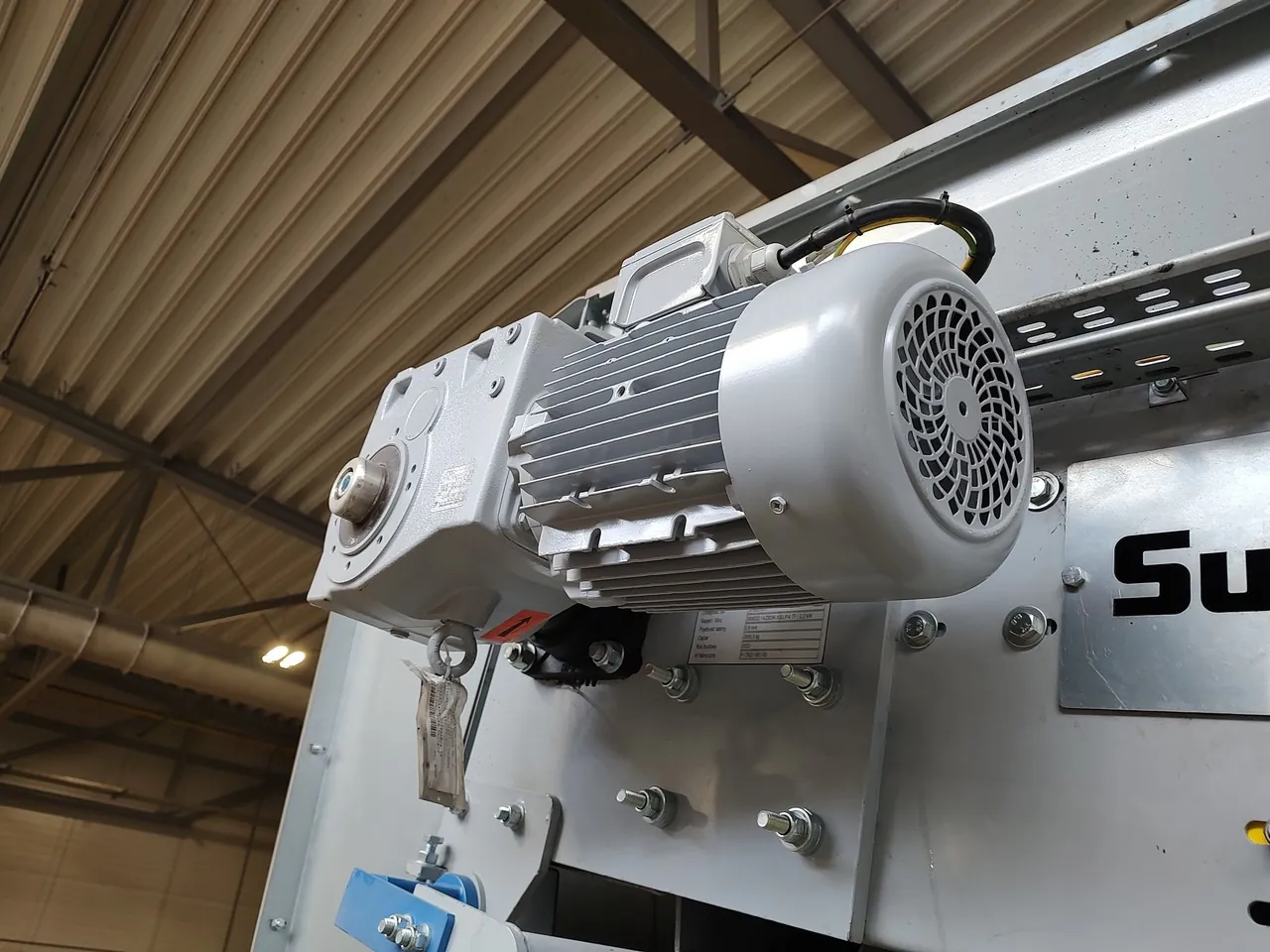

W przenośnikach taśmowych często dobrze sprawdzają się motoreduktory walcowo-stożkowe, bo łączą wysokie przełożenia i duże momenty z kompaktową konstrukcją. NORD wprost wskazuje je jako rozwiązanie szczególnie odpowiednie do przenośników taśmowych, intralogistyki i pakowania. Dla ciężkich przenośników i aplikacji materiałów sypkich sensownym kierunkiem są także przekładnie przemysłowe MAXXDRIVE XT, projektowane pod wysokie obciążenia i wymagania cieplne.
Najczęstsze błędy przy doborze napędu
Bardzo częsty błąd to dobór motoreduktora wyłącznie według mocy silnika. Moc jest ważna, ale bez odniesienia do obrotów i momentu mówi za mało. Dwa silniki 3 kW mogą pracować zupełnie inaczej, jeśli mają inne prędkości znamionowe lub jeśli współpracują z inną przekładnią.
Drugi błąd to pomijanie warunków rozruchu. Przenośnik pusty i przenośnik załadowany nie stawiają tego samego oporu. Problem rośnie, gdy układ często startuje, pracuje pod kątem, transportuje materiał sypki o zmiennej gęstości albo działa w zapylonym środowisku. Wtedy zapas momentu i właściwy współczynnik pracy przestają być dodatkiem, a stają się koniecznością.
Trzeci błąd to nieuwzględnienie średnicy bębna. Ten parametr bezpośrednio wpływa na wymagany moment. Im większy promień bębna, tym większy moment potrzeba przy tej samej sile obwodowej. W praktyce to właśnie zmiana średnicy bębna potrafi całkowicie zmienić wynik doboru, mimo że długość i szerokość taśmy pozostają bez zmian.
Czwarty błąd dotyczy sterowania prędkością. Jeżeli przenośnik ma pracować z falownikiem, trzeba pamiętać, że przy zwiększaniu częstotliwości powyżej zakresu znamionowego moment może spadać. Z kolei przy niskich prędkościach krytyczne stają się chłodzenie silnika i charakterystyka obciążenia. W takim układzie sama deklaracja „będzie falownik” nie wystarcza; trzeba od razu uwzględnić pełny zakres pracy napędu.
Piąty błąd to kopiowanie starego rozwiązania 1:1. Nawet jeśli poprzedni napęd „działał”, nie oznacza to, że był dobrze dobrany. Często działał kosztem wyższej temperatury, większego poboru prądu, szybszego zużycia łożysk albo problemów przy rozruchu zimą.
Jak zwiększyć żywotność napędu przenośnika
Żywotność napędu zaczyna się od poprawnego doboru, ale kończy na eksploatacji. Nawet bardzo dobry motoreduktor będzie pracował krócej, jeśli układ jest źle osiowany, przeciążany albo uruchamiany z nieprawidłową rampą rozruchu.
Największe znaczenie ma ograniczenie przeciążeń i udarów. W wielu aplikacjach pomaga w tym falownik albo łagodniejszy rozruch. NORD wskazuje również na znaczenie rozwiązań zoptymalizowanych cieplnie przy ciężkich napędach przenośnikowych. Nie chodzi tylko o sam moment, ale też o zdolność odprowadzania ciepła podczas długiej pracy. Właśnie dlatego w cięższych aplikacjach stosuje się przekładnie z dodatkowymi wentylatorami, żebrowaniem obudowy i dużymi łożyskami wałeczkowymi.
Duże znaczenie ma także serwis podstawowy. Trzeba pilnować jakości i poziomu środka smarnego, pozycji pracy, temperatury oraz stanu uszczelnień i łożysk. Jako SPEC SERWIS podkreślamy jak ważne są m.in. kontrola stanu motoreduktorów, wymiana oleju, odczyt parametrów przemienników częstotliwości i kontrole termowizyjne, co dobrze pokazuje, że trwałość napędu nie zależy wyłącznie od katalogu, ale również od nadzoru w ruchu.
W praktyce warto też regularnie sprawdzać:
temperaturę pracy przekładni i silnika,
stan bębna, sprzęgieł i wału,
naciąg i prowadzenie taśmy,
częstotliwość rozruchów,
zmiany obciążenia w czasie.
Najdłużej pracują te napędy, które nie są stale dociążane do granicy katalogowej. Bezpieczny zapas projektowy i poprawna eksploatacja zwykle kosztują mniej niż przestoje linii.

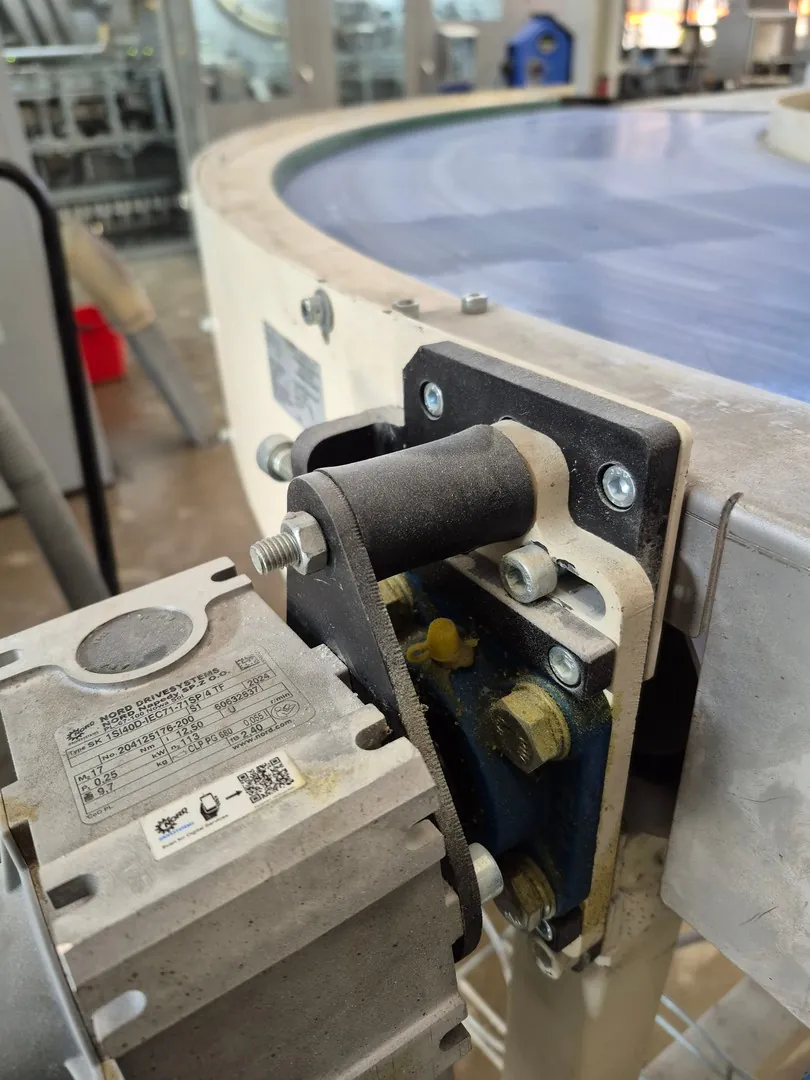

Przykładowa konfiguracja napędu NORD
Załóżmy przenośnik taśmowy, który ma pracować z prędkością 0,8 m/s, a bęben napędowy ma średnicę 0,2 m. Zależność obwodowa daje wtedy około:
n = 60 × 0,8 / (π × 0,2) ≈ 76 rpm
Jeśli silnik pracuje w okolicach 1450 rpm, potrzebne przełożenie wyjdzie w przybliżeniu:
i = 1450 / 76 ≈ 19
To dopiero punkt wyjścia. Teraz trzeba jeszcze sprawdzić, jaki moment jest wymagany na bębnie. Jeżeli z obliczeń oporów ruchu wychodzi przykładowo 900 Nm na wyjściu, dobierasz przekładnię i silnik tak, aby układ zapewniał ten moment z odpowiednim zapasem na rozruch i warunki rzeczywiste.
Dla takiej aplikacji często sensownym wyborem będzie motoreduktor walcowo-stożkowy NORD, bo producent wskazuje ten typ właśnie do przenośników taśmowych i zastosowań wymagających wysokiego przełożenia oraz momentu. Jeżeli jednak mówimy o długim przenośniku materiałów sypkich, ciężkim rozruchu i wysokim obciążeniu cieplnym, bardziej odpowiednia może być przekładnia przemysłowa MAXXDRIVE XT z odpowiednio dobranym silnikiem oraz sterowaniem przez przemiennik częstotliwości.
Właśnie na tym etapie przydaje się wsparcie techniczne. SPEC SERWIS oferuje wsparcie konsultacyjne przy doborze napędu, doborze konfiguracji NORD i kontakcie technicznym z producentem. W przypadku takich aplikacji to często decyduje, czy napęd będzie pracował stabilnie przez lata, czy zacznie sprawiać problemy już po uruchomieniu.
FAQ
Przy doborze motoreduktora do przenośnika taśmowego najwięcej pytań dotyczy momentu, przełożenia i tego, czy można opierać się wyłącznie na mocy silnika.
Czy do doboru napędu do przenośnika taśmowego wystarczy znać moc silnika?
Nie. Sama moc to za mało. Trzeba znać jeszcze prędkość wyjściową, średnicę bębna, obciążenie, warunki rozruchu i wymagany moment na wale. Dopiero taki komplet danych pozwala dobrać właściwy motoreduktor.
Jak obliczyć moment obrotowy na bębnie przenośnika?
Najprościej liczy się go jako iloczyn siły obwodowej i promienia bębna: M = F × r. Gdy znasz moc i obroty, możesz też użyć wzoru M = 9550 × P / n.
Jak wyznaczyć przełożenie przekładni?
Najpierw oblicza się potrzebne obroty bębna z prędkości taśmy i średnicy bębna. Potem dzieli się obroty silnika przez wymagane obroty wyjściowe. Wynik daje przybliżone przełożenie.
Kiedy motoreduktor walcowo-stożkowy będzie lepszy niż inny typ?
Gdy aplikacja wymaga większego momentu i wyższego przełożenia przy zwartej budowie. To jeden z typowych wyborów dla przenośników taśmowych, intralogistyki i układów pakowania.
Czy falownik zawsze poprawia pracę przenośnika?
Bardzo często pomaga, ale musi być dobrze dobrany i poprawnie sparametryzowany. Ułatwia łagodny rozruch, regulację prędkości i ograniczenie udarów, ale przy niewłaściwym zakresie pracy może pojawić się problem z dostępnym momentem lub chłodzeniem silnika.
Kiedy warto skonsultować dobór z SPEC SERWIS?
Zwłaszcza wtedy, gdy przenośnik pracuje pod obciążeniem zmiennym, na pochyleniu, w ciężkich warunkach środowiskowych albo ma być sterowany falownikiem. W takich przypadkach konsultacyjny dobór napędu i konfiguracji NORD zwykle pozwala uniknąć kosztownych błędów już na etapie uruchomienia.
